產品中心 / 減速傳動

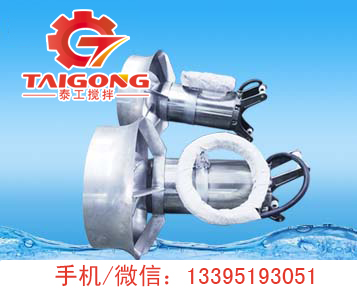

潛水?dāng)嚢铏C器
產品簡介：
技術服務:18068252099
售后服務:18115399879
服務監督:13961848999
以上號碼都是微信號
一次合作，終生朋友，
歡迎全國各地的朋友過來指導工作，我公司必定熱情招待。
潛水?dāng)嚢铏C器簡介：
我公司專業生產不銹鋼潛水?dāng)嚢铏C，從事多年的生產經驗，專業生產不銹鋼主機，不銹鋼導流罩，不銹鋼葉輪，不銹鋼安裝系統，污水處理專用設備，主要的是廠家生產，廠家直接發貨，質量絕對保證，售后無憂，歡迎采購。
QJB型多功能潛水?dāng)嚢铏C又稱為高速潛水?dāng)嚢铏C、混合潛水?dāng)嚢铏C、污泥攪拌器，適用于污水處理廠平衡池、硝化/反硝化池、污泥處理和儲存池，以及工業流程中攪拌含有懸浮物、固雜物的液體，防止沉淀。
污水處理潛水?dāng)嚢铏C主機結構 QJB型潛水?dāng)嚢铏C的型式按其作用分為混合型潛水?dāng)嚢铏C和低速推流型潛水?dāng)嚢铏C。 混合型潛水?dāng)嚢铏C按其聯接方式又分為直聯沖壓式潛水?dāng)嚢铏C和非直聯式潛水?dāng)嚢铏C。低速推流型潛水?dāng)嚢铏C屬非直聯式潛水?dāng)嚢铏C?；旌闲蜐撍?dāng)嚢铏C標準配置為不帶導流罩，用戶也可根據實際工藝需要配置導流罩，以增加軸向流動減少葉輪振動,增加運轉的平穩性。 混合型潛水?dāng)嚢铏C標準配置為不帶導流罩，也可根據用戶特殊要求配置導流罩。 如下圖所示，直聯式潛水?dāng)嚢铏C主要由葉輪、潛水電機兩大部分組成，葉輪直接裝在電 機軸上。
潛水?dāng)嚢铏C器型號簡介：
QJB5.5/12-620/3-480/S
QJB------潛水?dāng)嚢铏C（推流器）的拼音縮寫
5.5-----電機功率（KW）
12-----電機級數
620-----葉輪直徑
3-----葉片數
480-----額定轉數（r/min)
C/S-----材質：C代表鑄鐵，S代表不銹鋼。
潛水?dāng)嚢铏C器的使用條件 ：
潛水?dāng)嚢铏C適用于各種水處理工藝和工業流程需要保持固、液二相或固、液、氣三相介質均勻混合反應的場所。
QJB攪拌機可在下列條件下正常連續運行：
1 zui高介質溫度不超過40°C；
2 介質的PH值在5^9之間；
3 介質密度不超過115KG/m3；
4 長期潛水運行，潛水深度一般不超過20米。
潛水?dāng)嚢铏C器選?。?/strong>
潛水?dāng)嚢铏C作為水處理工藝中的關鍵設備，在水處理工藝流程中，可滿足生化過程中固液二相和固液氣三相得均質、流動的工藝要求。它有潛水電機、葉輪和安裝系統等部分組成，根據傳動方式的不同，潛水?dāng)嚢铏C可分為：混合攪拌機和低速推流兩大系列。 混合攪拌系列產品常選用多級電機，采用直連式結構，它與傳統相比，具有結構緊湊。耗能低，效率高，便于維護保養。葉輪制造進度高、推力大。該系列產品適用于需要固液攪拌、混合的場合。
攪拌系統的設計： 在污水處理廠中潛水?dāng)嚢杵饔卸喾N用途。在活性污泥工藝中采用潛水?dāng)嚢杵骺煞乐刮勰喑练e在池底部，將污水與回流和再循環水流混合在一起使懸浮固體均勻分布，從而使微生物與污水之間有充分的接觸。在污泥處理中它們可以執行其他類似的功能。
攪拌器設計中通常需要考慮的因素是能量密度(W/m3)和整體流速(m/s)，特別是在污水處理中。由于已經出現了新的高效的攪拌系統，故能量密度標準已經轉而用來表示zui大能耗了。
有效的攪拌是在整體流動條件下獲得的，水池中的介質整體都在發生運動，并且成為攪拌工藝的一部分。整體流速通常為0.15～0.35m/s，現在往往被用作攪拌程度的設計參數。由于無循環通道的水池也存在著如何正確定義和測量所需流速的問題，故只在學術上規定一個整體流速是不夠的。直到今天，整體流速仍是污水處理中最可行的對通用攪拌狀態進行定量分析的方法，而以沉積量、活體積、污泥分布均勻度等參數來定量表示攪拌度的工作正在進行之中。
整體流動是由攪拌器射流的動量驅動的，其根本上就是攪拌器的反應推力，它與攪拌器的位置共同決定著所產生的流動形式。如果攪拌器的位置和某一應用中所需要的推力以及攪拌器的推力數據已知，就可據此進行設備選型了。
流量的計算： 最近的一篇報道顯示，使用計算機流體動力學(CFD)可以準確地預測潛水?dāng)嚢杵魉a(chǎn)生的流量。為了計算流量，必須解出納維—斯托克斯方程，這可依靠計算機的幫助并采用雷諾數平均的方法，還需要正確選擇湍流、攪拌器型式以及計算中所采用的計算網格。解納維—斯托克斯方程時所施加的力必須在內，如射流沖力(即攪拌器推力，單位：牛頓)。另外，與攪拌器力矩(角動量通量)也有一定的關系，但沒有那么重要。 依照攪拌器推力和攪拌器位置，正確使用CFD可以進一步增進攪拌器系統 。
測量推力的試驗臺： 含一個專門設計的容器、一個帶導桿的框架和所需的負載單元及與計算機相連的推力測量設備?？蚣苁沟脭嚢杵魉a(chǎn)生的推力可以施加在負載單元上，除了推力以外還有其他的儀表記錄電機輸入功率(采用3W計法)和電流。
該試驗臺具有的導流板系統和安裝在罐中的有孔板保證了回流水不會影響攪拌器的性能，其目的是為了獲得穩定的、與無限液體體積中相類似的試驗條件。這些條件在設計攪拌系統時可作為基準點，而攪拌器性能還要根據周圍的流動情況加以修正。
試驗裝置(裝有攪拌器和推力測量設備)在1∶10的試驗?zāi)Ｐ椭泄策M行了40多次試驗，最終是將攪拌器放置在與前中心板上的一個孔相對的地方，前中心板與兩個成一定角度的側導流板相連，幾乎到達了罐的邊緣，形成一個“A”字形狀。在流量大的情況下這兩個流量收縮(一個位于“A”與罐壁之間，另一個位于“A”的入口)可大大提高系統的穩定性。放置在“A”的入口上方的一個帶孔的板阻斷了返混，更進一步提高了系統穩定性。
攪拌器推力測量標準化 因為以牛頓表示的攪拌器推力正逐漸成為被廣為接受的潛水?dāng)嚢杵鬟x型參數，所以各 攪拌 器供應商所提供的數值必須是直接可比的。 用于潛水?dāng)嚢杵鞯臄嚢杵魍屏?biāo)準能夠保證更為透明的攪拌器選型程序， 將 大大造福于工業。
潛水?dāng)嚢铏C器安裝系統：
安裝系統III主要由手拉葫蘆、起吊架、吊架座、起吊環鏈、上支撐架、導桿、中間支撐架（池深≤4m時無需配備）、限位架、底座等組成。導桿通過焊接在本體上的絞軸定位于上支撐架、中間支撐架、底座同心軸線上，并可在水平面內轉動±60°，以適應不同方向攪拌或推流，消除水池中的死區，使水流處于zui佳運行狀態。潛水?dāng)嚢铏C通過導輪沿導桿上下移動；起吊架可安裝在支座上并可繞其定位軸線選擇360°，以方便安裝及維護。為增加潛水?dāng)嚢铏C運行時的可靠性，減緩潛水?dāng)嚢铏C運行中的振動，一般限位架直接焊接在導桿上，并在潛水?dāng)嚢铏C與限位架間加設減震塊。限位架焊接在導桿上可在出廠前焊接，也可在現場安裝時焊接。如用戶無特殊要求，一般在出廠前焊接。該安裝系統與基礎采用預埋鋼板焊固的聯接方式。
下一頁：污水處理攪拌機 QJB4/12-620/3-480/S
  |
