產品中心 / 減速傳動
XX型回轉行星齒輪減速機
產品簡介：
XX型回轉行星齒輪減速機，泰興五星減速機2000多種常規型號均有貨，可以當天發貨，如果不滿意可以完全退貨。
該減速器體積小、重量輕，承載能力高，使用壽命長、運轉平穩，噪聲低。具有功率分流、多齒嚙合獨用的特性。**大輸入功率可達104kW。適用于起重運輸、工程機械、冶金、礦山、石油化工、建筑機械、輕工紡織、醫療器械、儀器儀表、汽車、船舶、兵器和航空航天等工業部門。行星系列新品種WGN定軸傳動減速器、WN子母齒輪傳動減速器、彈性均載少齒差減速器。
一、概述
行星齒輪系列減速機是一種具有廣泛通用性的新性減速機，內部齒輪采用20CvMnT滲碳淬火和磨齒。整機具有結構尺寸小，輸出扭矩大，速比在、效率高、性能安全可靠等特點。本機主要用于塔式起重機的回轉機構，又可作為配套部件用于起重、挖掘、運輸、建筑等行業。
適用范圍如下：
輸入軸轉速≤1500r/min
轉動方向：正反
機構工作級別：M5
結構利用等級：T4
工作環境溫度：-40℃～+45℃，低于0℃，啟動前潤滑油需預熱。

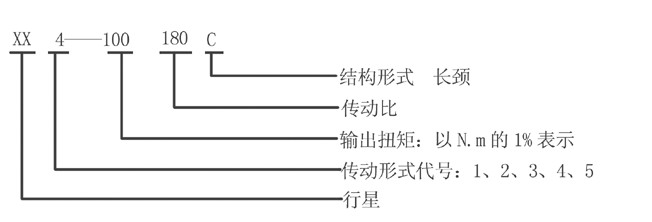

二、型號說明

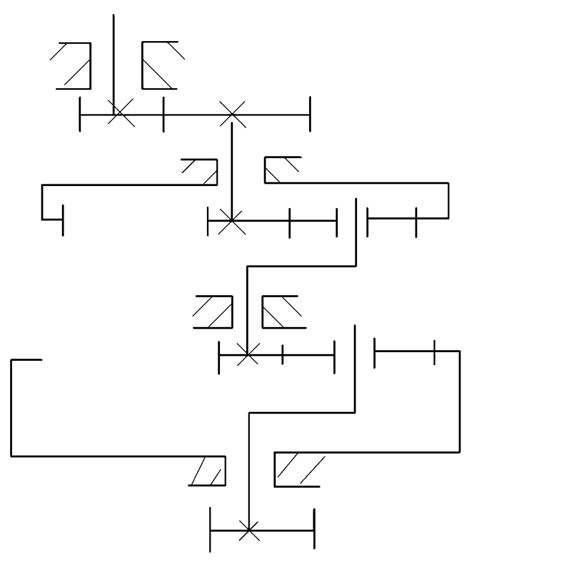

三、傳動形式簡圖
減速機的選用
選用輸出扭矩時，要考慮到工況系數，當計算扭矩為T(mén)C時，則T=KA·TC-。
KA值列表如下：
| 動力 | 載荷 | ||
| 一般載荷 | 交變載荷 | 動擎載荷 | |
| 液壓馬達 | 1 | 1.2 | 1.4 |
| 交流電動機 | 1.2 | 1.4 | 1.6 |

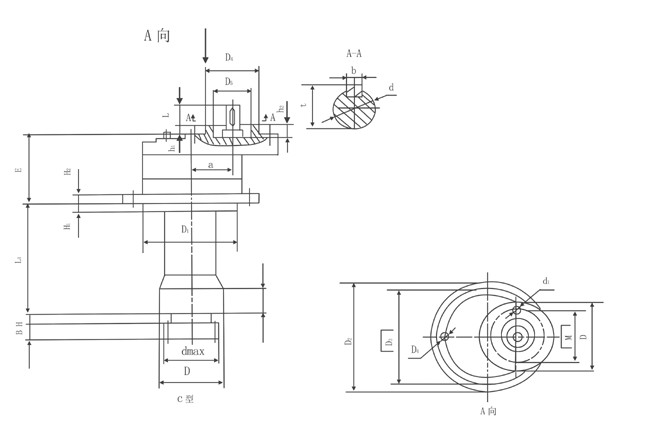

XX型回轉行星齒輪減速機外形尺寸
型號
|
輸入速度（r/min）
|
輸出扭矩（N·m）
|
主要安裝尺寸
|
||||||||||||
T額
|
T**大
|
Dt(h7)
|
D2
|
D3
|
D4(h7)
|
D5(H7)
|
D6
|
H
|
H1
|
H2
|
D7(H7)
|
H3
|
L3
|
||
xx-25
|
1500
|
2500
|
3750
|
220
|
280
|
250
|
85
|
70
|
12?14
|
5
|
15
|
20
|
170
|
55
|
200
|
xx-40
|
1500
|
4000
|
6000
|
260
|
320
|
290
|
85
|
70
|
24?14
|
5
|
15
|
25
|
176
|
66
|
230
|
xx-63
|
1500
|
6300
|
9450
|
260
|
320
|
290
|
85
|
70
|
24?14
|
5
|
15
|
25
|
200
|
70
|
230
|
xx-80
|
1500
|
8000
|
12000
|
295
|
370
|
340
|
85
|
70
|
24?18
|
12
|
20
|
30
|
220
|
70
|
315
|
xx-100
|
1500
|
1000
|
15000
|
330
|
420
|
380
|
170
|
24?18
|
12
|
40
|
30
|
260
|
60
|
315
|
|
xx-160
|
1500
|
16000
|
24000
|
415
|
500
|
465
|
180
|
24?18
|
25
|
20
|
30
|
280
|
100
|
550
|
|
xx-250
|
1500
|
25000
|
37500
|
415
|
500
|
200
|
24?22
|
5
|
20
|
35
|
330
|
100
|
600
|
||
型號
|
輸出尺寸
|
外廓尺寸
|
輸入軸端尺寸
|
||||||||||
Dmax
|
B
|
E
|
a
|
d
|
b
|
t
|
h1
|
h2
|
L
|
M
|
d1
|
D
|
|
xx-25
|
120
|
90
|
204
|
82
|
20h6
|
6
|
22.5
|
4
|
10
|
41
|
160
|
6-M12
|
205
|
xx-40
|
150
|
80
|
232
|
102
|
25h6
|
8
|
28
|
4
|
10
|
40
|
160
|
6-M12
|
196
|
xx-63
|
150
|
85
|
220
|
102
|
25js6
|
8
|
28
|
5
|
10
|
47
|
160
|
6-M12
|
215
|
xx-80
|
168
|
85
|
290
|
102
|
25js6
|
8
|
28
|
5
|
10
|
47
|
160
|
6-M12
|
200
|
xx-100
|
184
|
90
|
347
|
124
|
30k6
|
8
|
33
|
10
|
40
|
245
|
6-M12
|
316
|
|
xx-160
|
210
|
110
|
364
|
155
|
42k6
|
12
|
45
|
15
|
47
|
260
|
|||
xx-250
|
260
|
140
|
364
|
155
|
55k6
|
16
|
59
|
15
|
65
|
280
|
|||
代號
|
額定輸出轉矩
|
|||||||
傳動比
|
2500
|
4000
|
630
|
8000
|
10000
|
16000
|
25000
|
|
xx1
|
6
|
·
|
·
|
·
|
·
|
○
|
○
|
○
|
7.5
|
·
|
·
|
·
|
·
|
○
|
○
|
○
|
|
8
|
·
|
·
|
·
|
·
|
○
|
○
|
○
|
|
xx2
|
10
|
·
|
·
|
·
|
○
|
○
|
○
|
○
|
11.2
|
·
|
·
|
·
|
○
|
○
|
○
|
○
|
|
12.5
|
·
|
·
|
·
|
○
|
○
|
○
|
○
|
|
14
|
·
|
·
|
·
|
○
|
○
|
○
|
○
|
|
16
|
·
|
·
|
·
|
·
|
·
|
○
|
○
|
|
18
|
·
|
·
|
·
|
·
|
·
|
○
|
○
|
|
20
|
·
|
·
|
·
|
·
|
·
|
○
|
○
|
|
22.4
|
·
|
·
|
·
|
·
|
·
|
○
|
○
|
|
28
|
·
|
·
|
·
|
·
|
·
|
○
|
○
|
|
31.5
|
·
|
·
|
·
|
·
|
·
|
○
|
○
|
|
xx3
|
36
|
·
|
·
|
·
|
·
|
○
|
○
|
○
|
45
|
·
|
·
|
·
|
·
|
·
|
○
|
○
|
|
54
|
·
|
·
|
·
|
·
|
·
|
○
|
○
|
|
56
|
·
|
·
|
·
|
·
|
·
|
○
|
○
|
|
64
|
·
|
·
|
·
|
·
|
·
|
○
|
○
|
|
xx4
|
63
|
·
|
·
|
·
|
·
|
·
|
○
|
○
|
71
|
·
|
·
|
·
|
·
|
·
|
○
|
○
|
|
80
|
·
|
·
|
·
|
·
|
·
|
○
|
○
|
|
90
|
·
|
·
|
·
|
·
|
·
|
○
|
○
|
|
100
|
·
|
·
|
·
|
·
|
·
|
○
|
○
|
|
112
|
·
|
·
|
·
|
·
|
·
|
·
|
○
|
|
125
|
·
|
·
|
·
|
·
|
·
|
·
|
○
|
|
135
|
·
|
·
|
·
|
·
|
·
|
·
|
○
|
|
140
|
·
|
·
|
·
|
·
|
·
|
·
|
○
|
|
157.5
|
·
|
·
|
·
|
·
|
·
|
·
|
○
|
|
160
|
·
|
·
|
·
|
·
|
·
|
·
|
○
|
|
180
|
·
|
·
|
·
|
·
|
·
|
·
|
○
|
|
195
|
·
|
·
|
·
|
·
|
·
|
○
|
○
|
|
