產品簡介：

       TCS型垂直軸軸裝減速器，泰興五星減速機2000多種常規型號均有貨，可以當天發貨，如果不滿意可以完全退貨。

TCS型垂直軸軸裝減速器適用范圍及標記方法

一、概述

TCS是TC的變型產品，同樣適用于起重、運輸、冶金、礦山，石油化工、建筑等行業的傳動機構。

二、型號、裝配型式及表示方法

1.型號：10、12、16、20、25

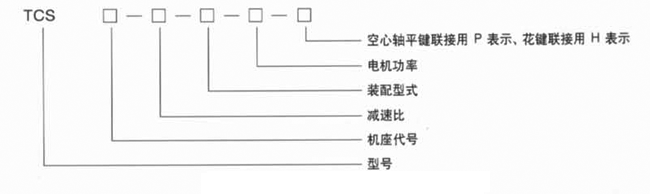

2.標記方法：

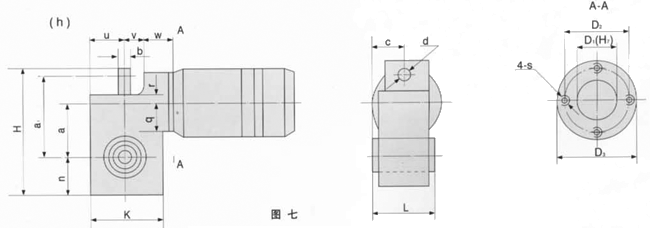

表6

機座號	L	K	H	C	U	W	V	a	a1	n	q	r	d	b	D1	D2	D3	S	重量Kg
TCS10	208	274	490	104	137	40	125	225	325	127	86	56	22	26	132	152	172	M12	75
TCS12	255	346	612	127.5	173	45	150	280	406	160	101.5	70	26	36	160	180	203	M16	142
TCS16	264	400	760	132	200	55	180	355	485	220	104	85	34	46	160	180	208	M16	210
TCS20	318	500	930	159	250	55	220	470	625	250	140	100	40	50	210	180	280	M16	350
TCS25	356.5	620	1160	178.25	350	75	275	580	777	310	180	125	40	70	240	240	320	M20	820

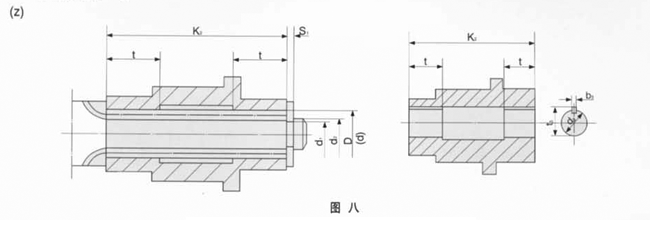

空心輸出軸聯接尺寸

機座代號	花鍵								平鍵
	花鍵副	內花鍵大徑D	外花鍵大徑d	k2	t	S1	d1	d2	d3	b3	t3
10	INT/EXT31Z×2m×30p×6H/6h	65	64	208	60	2	57	60	50	14	53.8
12	INT/EXT35Z×3m×30p×6H/6h	85.5	84	255	65	2.5	75	78	60	18	64.4
16	INT/EXT35Z×3m×30p×6H/6h	109.5	108	264	75	2.5	96.5	100	90	25	95.4
20				318	85	2.5	96.5	100	100	28	106.4
25				356.5	95	2.5	96.5	100	100	28	106.4



用戶根據需要,從表中可選 用小一號或更小的花鍵副

承載能力：

2.工作級別為M5時，減速器承載能力表

公稱傳動比i	公稱傳速r/min		規格
	輸入n1	輸出n2	10	12	16	20	25
	公稱輸入功率   P   KW
22.4	1500	66	9.1	22.8	38.9	81	96
	1000	44	6.1	15.2	25.9	54	64
	750	33	4.50	11.4	19.5	40	48
25	1500	60	8.3	21.5	35	70	89
	1000	40	5.5	16.5	23.3	46.5	59
	750	30	4.1	11	17.5	35	44.5
28	1500	53.5	7.8	19.2	30.3	67	82
	1000	35.5	5.2	12.5	20	44.5	54.5
	750	26.5	3.9	9.6	15.2	33.5	41
31.5	1500	47.5	7.8	17.9	27.4	60	75
	1000	31.5	5.2	11.9	18.2	40	50
	750	23.5	3.9	9	13.7	30	37
35.5	1500	42	6.9	15.2	25.8	50	70
	1000	28	4.6	10.1	17.2	33	46
	750	21	3.5	7.6	12.9	25	35
40	1500	37.5	6.2	13.5	23	40	60
	1000	25	4.1	9	15	26.5	40
	750	18.3	3.1	6.7	11.5	20	30
45	1500	33	5.3	12.0	19.5	37	54
	1000	22	3.5	8	13	24.5	36
	750	16.5	2.7	6	10	18.5	27
50	1500	30	5.1	10.8	19.5	35	51
	1000	20	3.4	7.2	13	23	34
	750	15	2.5	5.4	10	17.5	25.5
56	1500	26.5	4.3	9.4	16.3	27	45
	1000	17.5	2.8	6.2	10.8	18	30
	750	13	2.2	4.7	8.2	13.5	22.5
63	1500	23.5	3.9	8.4	15.1	25	43
	1000	15.5	2.6	5.6	10	16.5	28.5
	750	12	2	4.2	7.5	12.5	21.5
71	1500	21	3.6	7.0	13	22	38
	1000	14	2.4	4.5	8.5	15	25
	750	10.5	1.8	3.5	6.5	11	19
80	1500	18.5	3.0	6.7	11	17	35
	1000	12.5	2	4.5	7.3	11	23
	750	9	1.5	3.3	5.5	8.5	17.5
90	1500	16.5	2.8	5.6	9.2	16	28
	1000	11	1.8	3.7	6.1	10.5	18.5
	750	8	1.4	2.8	4.6	8	14
100	1500	15	2.5	5.2	8.6	13	25
	1000	10	1.6	3.4	5.7	8.6	16.5
	750	7.5	1.3	2.6	4.3	6.5	12.5
115	1500	13	2.3	5	8.1	12	23
	1000	8.5	1.5	3.3	5.4	8	1.5
	750	6.5	1.2	2.5	4.1	6	11.5
128	1500	11.5	1.8	4.2	6.8	10.5	21
	1000	7.5	1.2	2.8	4.5	7	14
	750	5.5	0.9	2.1	3.4	5.3	11
145	1500	10	1.7	3.5	5.7	9.5	20
	1000	6.5	1.1	2.3	3.8	6.3	13.3
	750	5	0.85	1.8	2.9	4.7	11
160	1500	9	1.5	3.2	5.3	8	18
	1000	6	1	2.1	3.5	5.3	12
	750	4.5	0.75	1.6	2.6	4	9

注：配套電機功率：N_n≤容許功率÷2～2.5

3.連續工作型，減速器承載能力表

公稱傳動比i	公稱傳速r/min		規格
	輸入n1	輸出n2	10	12	16	20	25
	公稱輸入功率   P   KW
22.4	1500	66	6.28	15.84	23.68	48.6	57.6
	1000	44	4.48	11.2	16.30	33.5	39.7
	750	33	3.10	7.9	11.8	24.3	28.8
25	1500	60	5.89	15.18	23.57	42.6	53.4
	1000	40	4.20	10.8	16.25	29.35	36.8
	750	30	2.90	7.5	11.75	21.3	26.7
28	1500	53.5	5.26	13.05	20.31	40.2	49.1
	1000	35.5	3.75	9.30	14.00	27.7	33.86
	750	26.5	2.50	6.50	10.1	20.1	24.5
31.5	1500	47.5	5.19	11.53	18.16	35.4	45
	1000	31.5	3.70	8.23	12.5	24.4	31
	750	23.5	2.50	5.75	9.1	17.5	22.5
35.5	1500	42	4. 45	10.18	16.99	30.6	42
	1000	28	3.20	7.1	11.7	21	21.85
	750	21	2.20	5.1	8.5	15.3	21
40	1500	37.5	4.04	8.88	15.10	24.6	36
	1000	25	2.75	6.1	10.4	16.9	24.8
	750	18.3	2.00	4.4	7.5	12.3	18
45	1500	33	3. 44	7.83	12.91	22.2	32.4
	1000	22	2 .4	5.45	8.9	15.3	21.7
	750	16.5	1.7	3.9	6.45	11	16.2
50	1500	30	3.21	7.00	12.06	21	30.6
	1000	20	2.2	4.8	8.31	14.5	21.10
	750	15	1.60	3.5	6.00	10.5	15.3
56	1500	26.5	2.71	6.01	10.43	16.2	27
	1000	17.5	1.9	4.13	7.15	11.15	18.6
	750	13	1.30	3.00	5.2	8	13.5
63	1500	23.5	2.43	5.32	9.56	15	25.3
	1000	15.5	1.70	3.60	6.55	10.3	17.4
	750	12	1.2	2.65	4.75	7.5	12.6
71	1500	21	2.24	4.95	8.08	13.2	21.8
	1000	14	1.5	3.41	5.5	9.1	15
	750	10.5	1.1	2.5	4	6.6	10.5
80	1500	18.5	1.85	4.13	6.85	10.2	21
	1000	12.5	1.3	2.8	4.72	7	14.4
	750	9	0.9	2.0	3.4	5.1	10
90	1500	16.5	1.70	3.89	5.74	9.6	16.3
	1000	11	1.1	2.68	3.9	6.6	11.20
	750	8	0.8	1.94	2.85	4.8	8.15
100	1500	15	1.49	3.13	5.24	7.8	15
	1000	10	1	2.15	3.5	5.35	10
	750	7.5	0.72	1.56	2.6	3.9	7.5
115	1500	13	1.40	3.09	5.05	7.2	15
	1000	8.5	0.95	2.10	3.45	4.9
	750	6.5	0.70	1.5	2.50	3.6
128	1500	11.5	0.16	2.58	4.28	6.36	13.8
	1000	7.5	0.75	1.78	2.90	4.35	9.5
	750	5.5	0.55	1.25	2.14	3.15	6.9
145	1500	10	1.06	2.43	3.59	5.7	12
	1000	6.5	0.70	1.67	2.45	3.9	8.25
	750	5	0.50	1.2	1.75	2.85	6
160	1500	9	0.93	1.96	3.25	4.87	10.8
	1000	6	0.65	1.35	2.2	3.35	7.4
	750	4.5	0.45	0.95	1.62	2.4	5.4

注：配套電機功率：Nn≤容許功率÷2～2.5

4.減速器輸入軸至輸出軸的中心矩

型號	10	12	16	20	25
中心矩a	225	280	355	470	580

5.公稱傳動比

公稱	22.4	25	28	31.5	35.5	40	45	50	56
	63	71	80	90	100	114	128	145	160
